Sonda kątowa z szybką zmianą kąta do kontroli ultradźwiękowej

W przypadku stosowania z wymiennymi klinami odłączana sonda monokrystaliczna przesyła załamane fale (fale poprzeczne lub fale podłużne) do elementu. Ta konfiguracja jest powszechnie stosowana do testowania integralności spawania. Taka konstrukcja umożliwia łatwe skanowanie z przodu i z tyłu oraz poprawia skuteczność wykrywania w pobliżu powierzchni.

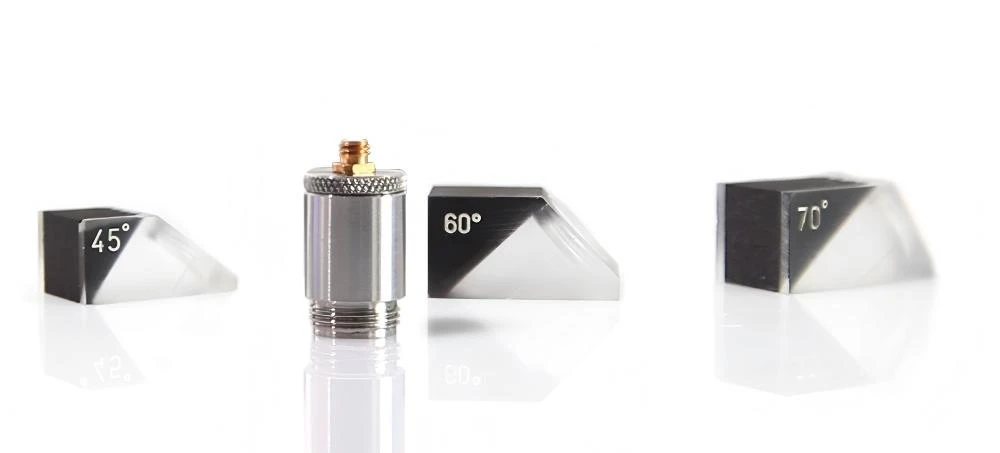

Odłączana sonda składa się z sondy i klina, które można rozdzielić jako osobne elementy. Wykorzystując zasadę załamania, konwersja modów zachodzi na styku dwóch ośrodków, generując załamane fale poprzeczne lub podłużne w badanym przedmiocie. Podczas typowej kontroli wiązka dźwięku rozchodzi się w dół pod wygenerowanym kątem do dolnej powierzchni przedmiotu obrabianego, a następnie odbija się w górę pod tym samym kątem. Poruszając sondą w przód i w tył, wiązka dźwięku może skanować całą wysokość spoiny. Dzięki temu skanowaniu można sprawdzić całą objętość spoiny i wykryć nieciągłości wzdłuż linii wtopienia oraz w obrębie objętości spoiny.

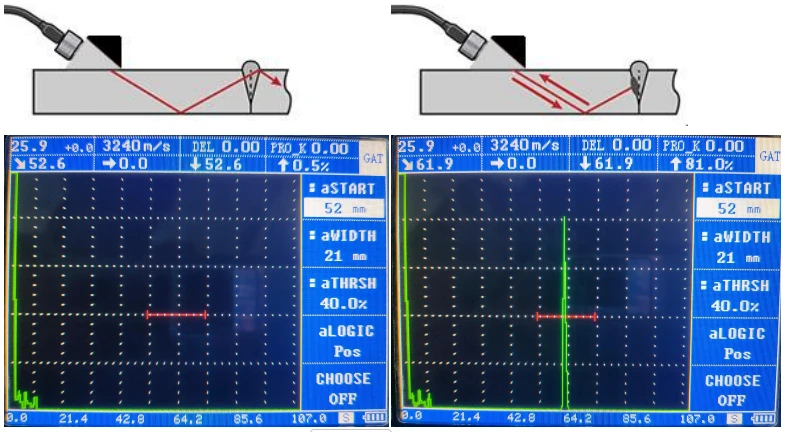

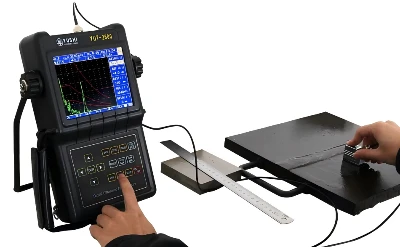

W poniższym przykładzie wiązka dźwięku przechodzi przez kwalifikowaną spoinę bez odbicia, więc na ekranie nie pojawi się żaden komunikat o usterce. Na innych zdjęciach nieciągłość w obszarze spawania może powodować silne odbicie wiązki dźwięku, a obszar defektu jest zaznaczony czerwoną siatką.

1. Przyjęcie konstrukcji śrubowej z obudową ze stali nierdzewnej 304.
2. Doskonały stosunek sygnału-do-szumu w połączeniu z wyjątkową odpornością na zużycie.
3. Blok klinowy można wymienić, aby osiągnąć maksymalną funkcjonalność i przedłużyć jego żywotność.
4. Użytkownicy mogą dostosować kliny do potrzeb, aby uzyskać dowolny kąt załamania światła w teoretycznym zakresie ultradźwięków.
5. Konstrukcja powierzchni zapewnia optymalne połączenie z powierzchnią przedmiotu obrabianego.
6. Obsługuj raporty z testów ASTM

• Wykrywanie wad i wymiarowanie
• Ogólna kontrola spoin, w tym małych i cienkich elementów
• Rury, zbiorniki ciśnieniowe, zbiorniki magazynowe, łopatki turbin
• Osie, odkuwki i odlewy
• Testowanie obligacji
• Koła i szyny kolejowe
