Ogólne wprowadzenie

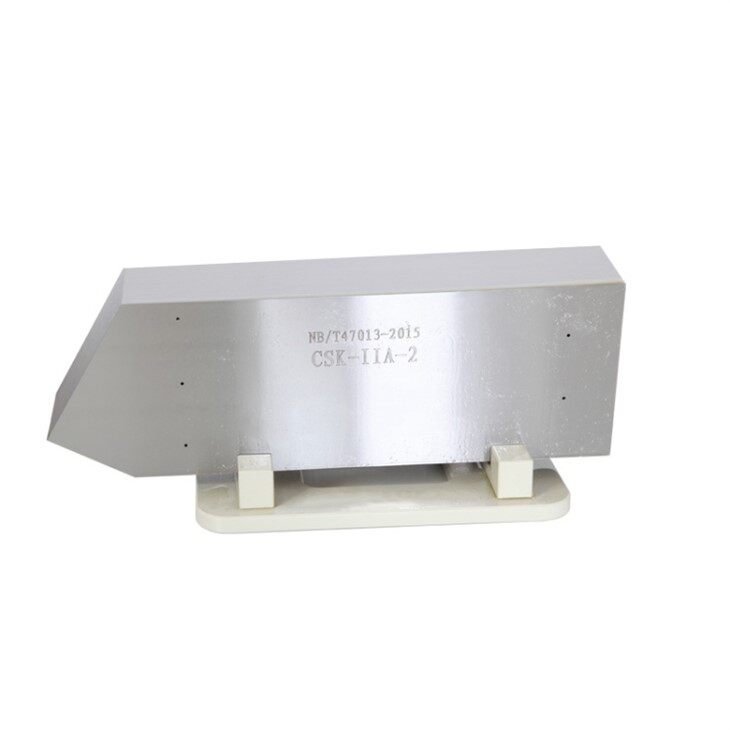

Bloki kalibracyjne służą do redukcji błędów pomiarowych, co jest istotne dla uzyskania dokładnych wyników pomiarów. Bloki kalibracyjne YUSHI można podzielić na blok miernika grubości i blok defektoskopu, zgodnie z ich zastosowaniem. Blok miernika grubości to głównie blok kalibracji klina schodkowego. Wszystkie elementy YUSHI Bloki można dostosowywać, a klienci mogą korzystać z usług OEM świadczonych przez YUSHI.
Aplikacje produktów

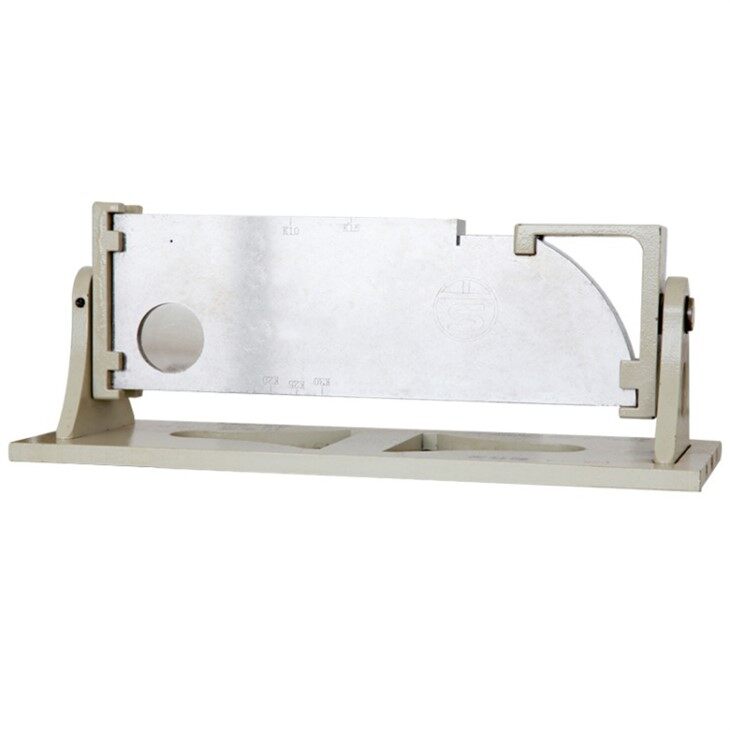

1.Bloki kalibracyjne IIW V1
Kalibruj odległości fal poprzecznych i podłużnych, ustawiaj punkty padania wiązek i określaj dokładne kąty propagacji.
2.Bloki kalibracyjne IIW V2

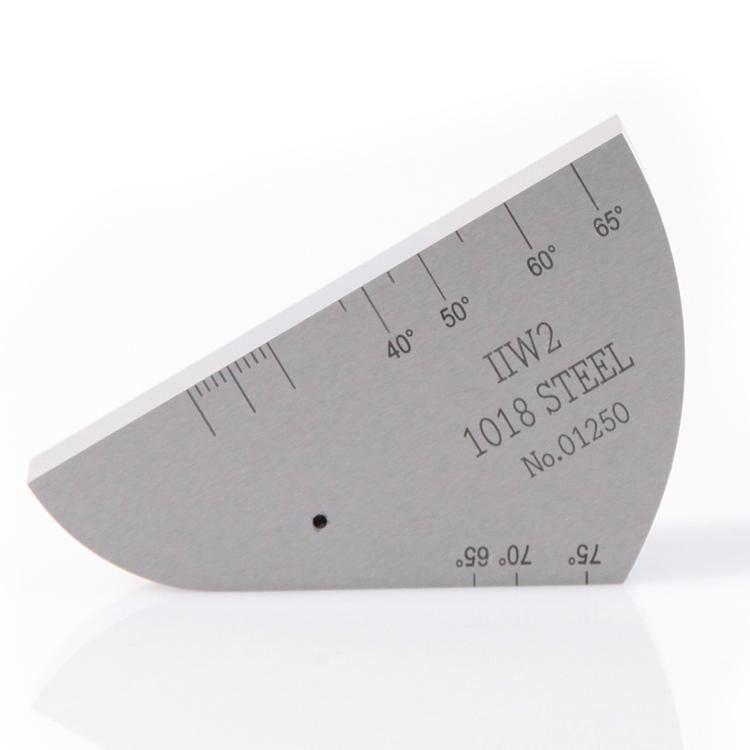

Zmodyfikowana wersja IIW Type 1.
3.Bloki kalibracyjne DS
Używany do kalibracji odległości wzdłużnej i czułości.
4.Bloki kalibracyjne RC
Identyfikować rozdzielczość przetworników wiązki kątowej
5.Bloki kalibracyjne DSC
Kalibrowany do pomiaru odległości, czułości, kąta załamania i współczynnika wiązki czujnika kąta wiązki zgodnie z wymaganiami AWS i ASHTO.
6.Bloki kalibracyjne SC
Kalibracja czułości fali ścinającej.
7.Bloki kalibracyjne IOW
Służy do pomiaru profilu wiązki i pomiaru kąta czujnika czujników kąta wiązki.
8.Bloki kalibracyjne DC
Kalibracja odległości fali ścinającej
9.Bloki kalibracyjne MAB
Zastępuje blok DSC do kalibracji odległości, wskaźnika wiązki, kąta załamania i czułości.
10. Bloki kalibracyjne z układem fazowym typu A
Blok ten może być używany do wykonywania zadań, takich jak weryfikacja kąta wiązki, kalibracja opóźnienia odchylenia, kalibracja czułości, wykonywanie DAC/TCG i innych.
11.Bloki kalibracyjne z układem fazowym typu B
Służy do charakteryzacji wiązki i oceny charakterystyki działania systemu.
12.Bloki kalibracyjne układu fazowego NAVSHIPS
Ta specjalna wersja popularnego bloku NAVSHIPS w technologii Phased Array rozwiązuje problem zbyt wielu dziur kolidujących ze sobą.
Funkcje produktu
1.Określ czułość wykrywania wad:
Zbyt wysoka czułość spowoduje zbyt duży bałagan i utrudni wykrycie.
2. Sprawdź działanie sondy:
Niektóre ważne właściwości defektoskopów i sond ultradźwiękowych są badane za pomocą bloków testowych.
3. Dostosuj prędkość skanowania:
Blok testowy może służyć do regulacji proporcjonalnej zależności pomiędzy wartością skali poziomej na ekranie instrumentu a rzeczywistą ścieżką dźwięku.
4.Określ rozmiar wady:
W przypadku defektów w zakresie 3N metoda porównania bloków testowych jest nadal najskuteczniejszą metodą oceny ilościowej.
Specyfikacja bloku
|
Wymiar |
Tworzywo |
Standard |
|
|
IIW V1 |
300 mm x 100 mm x 25 mm 12.0" x 4.0" x 1.0" |
Stal węglowa, stal nierdzewna, aluminium, P91 |
Brytyjska norma BS 2704 Blok A2 Mod. 1, niemiecka norma DIN 54-120, Australijska norma AS 2083 i ISO 2400 |
|
IIW V2 |
75 mm x 43 mm x 12,5 mm 75 mm x 43 mm x 20 mm |
Stal węglowa, stal nierdzewna, aluminium |
EN 27963, DIN 54-120 i ISO7963 |
|
DS |
6.000” x 4.000” x 2.000” (152,4 mm x 101,6 mm x 50,8 mm) |
Stal węglowa |
AWS-a |
|
RC |
152,4 mm x 76,2 mm x 25,4 mm(6,000" x 3,000" x 1,000") |
Stal węglowa |
Autostrada spawalnicza AWS i Specyfikacja mostów kolejowych D2.0 i spawanie konstrukcyjne Kod ANSI/AWS D1.1 |
|
DSC |
100 mm x 62,5 mm x 25 mm (4" x 2,5" x 1") |
Stal węglowa, stal nierdzewna |
ASTM E164 i AWS 6.16.1B. |
|
SC |
75 mm x 22,6 mm x 32 mm. (3.000" x 1.250" x .905") |
Stal węglowa |
ASTM E164 i BRR/AWS |
|
IOW |
305 mm x 75 mm x 50 mm (12" x 3" x 2") |
Stal węglowa |
Norma brytyjska 2704 |
|
DC |
305 mm x 75 mm x 50 mm (12" x 3" x 2") |
Stal węglowa |
Norma brytyjska 2704, ASTM E164 i BRR/AWS X-1 |
|
MAB |
Blok ma grubość 25 mm i zawiera promień 25 i 50 oraz 2 mm FBH przy 6,25 mm. Wymiary: grubość 25 mm. Dostępna również w grubości 12,5 mm. |
Stal węglowa |
ASTM E164 |
|
Zawiera promień 1,0" przeciwny do promienia 2,0" i otwór o płaskim dnie o średnicy 5/64" x 0,750". Wymiary: 1.000"gruby. Dostępny również w grubości 0.500". |
|||
|
Układ fazowy typu A |
25,0mm grubości x 100,0mm wysokości x 300mm długości |
Stal węglowa, stal nierdzewna, aluminium |
Rysunek narzędzia PH nr 10217 |
|
1.000„gruby x 4.000” wysoki x 12.00” długi |
|||
|
Układ fazowy typu B |
Zgodnie z ASTM E2491 |
Stal węglowa, stal nierdzewna |
ASTM E2491 |
|
Okręty nawigacyjne z układem fazowym |
1,250" szerokości x 3,000" wysokości x 12,00" długości |
Stal węglowa |
|
|
Szerokość 30 mm, wysokość 75 mm i długość 300 mm |
Wspieramy usługi OEM i usługi niestandardowe. Każdy blok posiada certyfikat fabryczny.
