Jakie jest sprzężenie akustyczne sondy ultradźwiękowej?

Sprzężenie akustyczne jest podstawową koncepcją w dziedzinie badań ultradźwiękowych, szczególnie jeśli chodzi o efektywne wykorzystanie sond ultradźwiękowych. Jako wiodący dostawca sond ultradźwiękowych byłem na własne oczy świadkiem znaczenia sprzężenia akustycznego w zapewnianiu dokładnych i wiarygodnych wyników testów. Na tym blogu zagłębię się w to, czym jest sprzężenie akustyczne, dlaczego jest ono istotne i jaki ma związek z naszą gamą sond ultradźwiękowych, w tym sondami ultradźwiękowymiSonda kąta fali poprzecznej,Dwuelementowa sonda wysokotemperaturowa stosowana w środowisku o temperaturze 550 ℃, ISonda i kliny TOFD do badań ultradźwiękowych.

Zrozumienie sprzężenia akustycznego

W swojej istocie sprzężenie akustyczne odnosi się do procesu przenoszenia fal ultradźwiękowych z przetwornika sondy ultradźwiękowej do badanego materiału. Transfer ten jest kluczowy, ponieważ fale ultradźwiękowe nie mogą skutecznie przemieszczać się w powietrzu ze względu na duże niedopasowanie impedancji pomiędzy powietrzem a większością materiałów stałych. Po umieszczeniu sondy ultradźwiękowej na powierzchni testowej pomiędzy sondą a powierzchnią powstają mikroskopijne szczeliny powietrzne. Te szczeliny powietrzne działają jak bariery dla transmisji fal ultradźwiękowych, powodując, że większość energii fal jest odbijana z powrotem na granicy faz, zamiast wchodzić do badanego materiału.

Akustyczne materiały sprzęgające, takie jak woda, olej, gliceryna lub specjalistyczne żele sprzęgające, służą do wypełniania tych szczelin powietrznych i tworzenia ciągłej ścieżki, dla której fale ultradźwiękowe przemieszczają się z sondy do badanego materiału. Te środki sprzęgające mają wartości impedancji akustycznej pośrednie między sondą a materiałem testowym, co pomaga zminimalizować odbicie fal ultradźwiękowych na granicy faz i zmaksymalizować ilość energii przekazywanej do materiału.

Dlaczego sprzęgło akustyczne ma znaczenie

Jakość sprzężenia akustycznego wpływa bezpośrednio na dokładność i wiarygodność wyników badań ultradźwiękowych. Słabe sprzężenie akustyczne może prowadzić do kilku problemów, w tym:

• Zmniejszona siła sygnału: Gdy sprzężenie akustyczne jest niewystarczające, znaczna część energii fali ultradźwiękowej odbija się na styku sonda-materiał testowy. Powoduje to, że sonda po przejściu przez materiał odbiera słabszy sygnał, co utrudnia wykrycie małych defektów lub wad materiału.
• Niespójne wyniki: Zmiany sprzężenia akustycznego podczas testowania mogą powodować wahania siły odbieranego sygnału. Może to prowadzić do niespójnych odczytów, co utrudnia dokładną ocenę stanu materiału testowego i porównywanie wyników w czasie.
• Fałszywe wskazania: Słabe sprzężenie może również powodować fałszywe wskazania w wynikach testu. Na przykład pęcherzyki powietrza uwięzione w warstwie łączącej mogą powodować odbicia, które można błędnie zinterpretować jako wady materiału.

Rodzaje sprzężeń akustycznych

Istnieje kilka metod osiągnięcia sprzężenia akustycznego, każda ma swoje zalety i ograniczenia:

• Złącze bezpośredniego kontaktu: Jest to najczęstsza metoda, w której środek sprzęgający nanosi się bezpośrednio na powierzchnię badaną przed umieszczeniem na niej sondy ultradźwiękowej. W tej metodzie często stosuje się żele sprzęgające, ponieważ są łatwe w aplikacji, nie powodują korozji i mogą zapewnić dobre sprzęganie w szerokim zakresie częstotliwości. Sprzęgło z bezpośrednim kontaktem nadaje się do większości ogólnych zastosowań w testach ultradźwiękowych.
• Złącze zanurzeniowe: Podczas badania zanurzeniowego materiał testowy i sonda ultradźwiękowa są zanurzane w ciekłym ośrodku sprzęgającym, zwykle w wodzie. Metoda ta zapewnia doskonałe i spójne sprzężenie akustyczne, ponieważ ciecz całkowicie otacza sondę i badany materiał, eliminując szczeliny powietrzne. Złącze zanurzeniowe jest często stosowane w testach o wysokiej precyzji, np. w przemyśle lotniczym i motoryzacyjnym, gdzie dokładne wykrywanie defektów ma kluczowe znaczenie.
• Złącze kolumny wodnej: W tej metodzie wykorzystuje się słup wody do połączenia sondy ultradźwiękowej z badanym materiałem. Wypełniona wodą rurka lub dysza służy do kierowania strumienia wody pomiędzy sondą a badaną powierzchnią. Złącze słupa wody jest przydatne do testowania materiałów o nieregularnych powierzchniach lub do zastosowań, w których bezpośredni kontakt z badanym materiałem nie jest możliwy.

Sprzęgło akustyczne i nasze sondy ultradźwiękowe

Jako dostawca sond ultradźwiękowych rozumiemy znaczenie sprzężenia akustycznego i projektujemy nasze sondy tak, aby skutecznie współpracowały z różnymi metodami sprzęgania. NaszSonda kąta fali poprzecznejprzeznaczony jest do wykrywania wad pod określonymi kątami w badanym materiale. W przypadku tego typu sond istotne jest odpowiednie sprzężenie akustyczne, aby zapewnić dokładne przenoszenie fal poprzecznych w materiał pod pożądanym kątem. Nasze zalecenia dotyczące łączenia tej sondy uwzględniają częstotliwość sondy i rodzaj badanego materiału, aby osiągnąć optymalną wydajność.

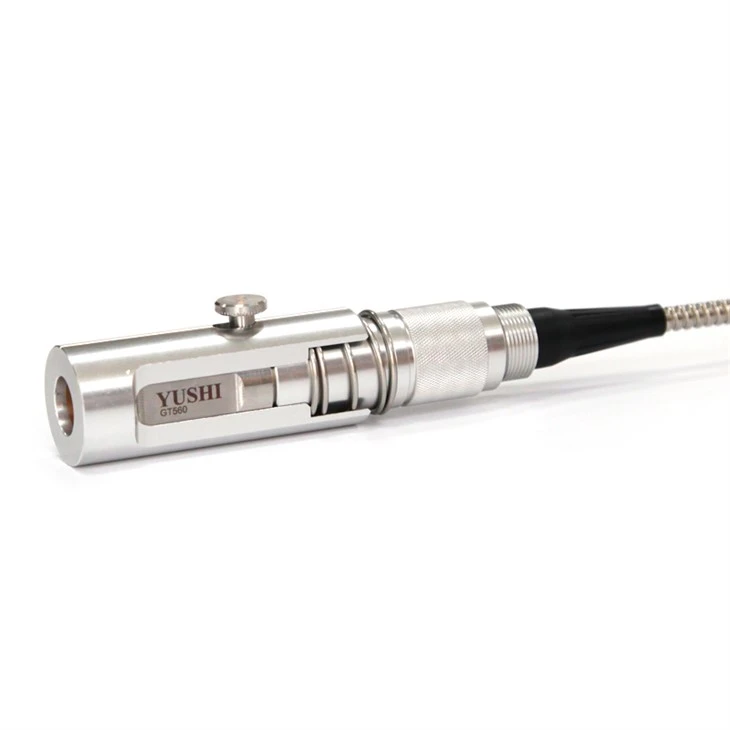

NaszDwuelementowa sonda wysokotemperaturowa stosowana w środowisku o temperaturze 550℃jest specjalnie zaprojektowany do zastosowań wysokotemperaturowych. W tych środowiskach tradycyjne środki sprzęgające mogą nie być odpowiednie ze względu na ich ograniczoną odporność na temperaturę. Aby zapewnić niezawodne połączenie akustyczne w podwyższonych temperaturach, wymagane są specjalistyczne, wysokotemperaturowe środki sprzęgające. Zapewniamy wytyczne dotyczące odpowiednich środków sprzęgających dla tej sondy, aby zapewnić dokładne testowanie w warunkach wysokiej temperatury.

TheSonda i kliny TOFD do badań ultradźwiękowychjest stosowany w badaniach dyfrakcji czasu przelotu (TOFD), bardzo dokładnej metody wykrywania i wymiarowania defektów materiałów. W przypadku testów TOFD spójne sprzężenie akustyczne ma kluczowe znaczenie, ponieważ pomiar czasu przelotu fal ultradźwiękowych służy do określenia wielkości i lokalizacji defektów. Nasze sondy i kliny TOFD zostały zaprojektowane do współpracy z odpowiednimi środkami sprzęgającymi, aby zapewnić dokładne i wiarygodne wyniki testów TOFD.

Czynniki wpływające na sprzężenie akustyczne

Na jakość sprzężenia akustycznego może wpływać kilka czynników, w tym:

• Chropowatość powierzchni: Chropowata powierzchnia testowa może utrudnić osiągnięcie dobrego sprzężenia akustycznego. Nieregularności na powierzchni mogą uwięzić powietrze i uniemożliwić środkowi sprzęgającemu całkowite wypełnienie szczelin. W takich przypadkach może zaistnieć konieczność zastosowania grubszej warstwy środka sprzęgającego lub przygotowania powierzchni poprzez jej przeszlifowanie lub polerowanie w celu zmniejszenia chropowatości.
• Temperatura: Temperatura może mieć znaczący wpływ na właściwości akustyczne środka sprzęgającego i badanego materiału. Na przykład lepkość żeli sprzęgających może zmieniać się wraz z temperaturą, wpływając na ich zdolność do wypełniania szczelin powietrznych. W zastosowaniach wysokotemperaturowych środek sprzęgający może ulec degradacji lub odparować, co wymaga użycia specjalistycznych materiałów sprzęgających pracujących w wysokich temperaturach.
• Częstotliwość sondy: Sondy ultradźwiękowe o wyższej częstotliwości wymagają lepszego sprzężenia akustycznego niż sondy o niższej częstotliwości. Dzieje się tak dlatego, że fale o wyższej częstotliwości mają krótszą długość i są łatwiej absorbowane lub rozpraszane przez szczeliny powietrzne i niejednorodności w warstwie sprzęgającej.

Utrzymanie dobrego sprzężenia akustycznego

Aby zapewnić dobre sprzężenie akustyczne podczas badań ultradźwiękowych, należy przestrzegać następujących praktyk:

• Oczyść powierzchnię testową: Powierzchnia testowa powinna być czysta i wolna od brudu, tłuszczu, rdzy lub innych zanieczyszczeń przed nałożeniem środka sprzęgającego. Zanieczyszczenia mogą zakłócać tworzenie dobrej warstwy łączącej i zmniejszać skuteczność łączenia.
• Zastosuj odpowiednią ilość środka sprzęgającego: Użycie zbyt małej ilości środka sprzęgającego może nie wypełnić całkowicie szczelin powietrznych, natomiast użycie zbyt dużej ilości może spowodować, że warstwa sprzęgająca będzie zbyt gruba, co może również mieć wpływ na przenoszenie fal ultradźwiękowych. Ilość użytego środka sprzęgającego powinna być wystarczająca do wytworzenia cienkiej, ciągłej warstwy pomiędzy sondą a powierzchnią testową.
• Monitoruj sprzęgło podczas testowania: Ważne jest monitorowanie sprzężenia akustycznego podczas testów, aby mieć pewność, że pozostaje ono spójne. Można tego dokonać obserwując siłę odbieranego sygnału na ultradźwiękowym sprzęcie testującym. Jeśli siła sygnału zmieni się znacząco, może to wskazywać na problem ze sprzęgłem, dlatego należy sprawdzić i w razie potrzeby wyregulować warstwę sprzęgającą.

Wniosek

Sprzężenie akustyczne jest krytycznym aspektem testów ultradźwiękowych, który bezpośrednio wpływa na dokładność i wiarygodność wyników testów. Jako dostawca sond ultradźwiękowych zobowiązujemy się do dostarczania sond wysokiej jakości i oferowania naszym klientom kompleksowego wsparcia w osiąganiu optymalnego sprzężenia akustycznego. Nasza oferta sond, w tym sondySonda kąta fali poprzecznej,Dwuelementowa sonda wysokotemperaturowa stosowana w środowisku o temperaturze 550℃, ISonda i kliny TOFD do badań ultradźwiękowych, został zaprojektowany do efektywnej współpracy z różnymi metodami łączenia i materiałami.

Jeśli zajmujesz się badaniami ultradźwiękowymi i szukasz wysokowydajnych sond ultradźwiękowych oraz fachowego doradztwa w zakresie sprzężeń akustycznych, zapraszamy do kontaktu z nami w celu omówienia zakupu. Nasz zespół doświadczonych specjalistów jest gotowy pomóc Ci w wyborze odpowiednich sond i rozwiązań sprzęgających dostosowanych do Twoich konkretnych potrzeb testowych.

Referencje

• Krautkramer, J. i Krautkramer, H. (1990). Badania ultradźwiękowe materiałów. Springer – Verlag.
• Róża, JL (1999). Fale ultradźwiękowe w ośrodkach stałych. Wydawnictwo Uniwersytetu Cambridge.
