Jako dostawca ultradźwiękowych detektorów wad, rozumiem znaczenie właściwego dostosowania wzmocnienia tych urządzeń. Ustawienie wzmocnienia na detektorze wad ultradźwiękowej jest kluczowe, ponieważ bezpośrednio wpływa na czułość instrumentu, określając, jak dobrze może wykryć i wyświetlać wady w elemencie testowym. Na tym blogu skutecznie podzielę się, jak skutecznie dostosować zysk ultradźwiękowego detektora wad.
Zrozumienie koncepcji zysku w wykrywaniu wad ultradźwiękowych
Przed zanurzeniem się w proces regulacji konieczne jest zrozumienie, co oznacza wzmocnienie w kontekście wykrywania wad ultradźwiękowych. Wzmocnienie jest zasadniczo czynnikiem amplifikacji, który kontroluje siłę otrzymanych sygnałów ultradźwiękowych. Zwiększając wzmocnienie, wzmacniasz sygnały, dzięki czemu mniejsze wady są bardziej widoczne na ekranie detektora. I odwrotnie, zmniejszenie wzmocnienia zmniejsza wytrzymałość sygnału, co może być przydatne do eliminowania hałasu lub w radzeniu sobie z materiałami o wysoce odblaskowej.
Czynniki wpływające na dostosowanie wzmocnienia
Kilka czynników może wpłynąć na odpowiednie ustawienie wzmocnienia dla ultradźwiękowego detektora wad. Obejmują one rodzaj testowanego materiału, rozmiar i charakter wad, których szukasz, oraz odległość między przetwornikiem a wadą.
- Typ materiału: Różne materiały mają różne właściwości akustyczne, które mogą wpływać na to, jak przemieszczają się fale ultradźwiękowe. Na przykład materiały o wysokim tłumienie, takie jak niektóre tworzywa sztuczne, mogą wymagać wyższego ustawienia wzmocnienia, aby zrekompensować utratę siły sygnału, gdy fale rozprzestrzeniają się przez materiał.
- Rozmiar wad i natura: Mniejsze wady generalnie wytwarzają słabsze sygnały ultradźwiękowe, więc do ich wykrycia może być konieczne wyższe wzmocnienie. Orientacja i kształt wady mogą również wpływać na siłę sygnału, a niektóre wady są bardziej refleksyjne niż inne.
- Przetwornik - odległość wad: Wraz ze wzrostem odległości między przetwornikiem a wadą zmniejsza się wytrzymałość sygnału ultradźwiękowego. Dlatego wyższy wzmocnienie jest zwykle wymagane dla wad znajdujących się głębiej w ramach testu.
Krok - Przewodnik po kroku w celu dostosowania wzmocnienia
Oto krok według - krok po kroku, jak dostosować wzmocnienie ultradźwiękowego detektora wad:
Krok 1: Kalibruj detektor
Przed dostosowaniem wzmocnienia ważne jest, aby kalibrować ultradźwiękowy detektor wad. Obejmuje to ustawienie prawidłowej prędkości dźwięku dla testowanego materiału i ustalenie poziomu odniesienia. Użyj bloku kalibracji ze znanymi odblaskami, aby wykonać tę kalibrację. W ten sposób upewnisz się, że detektor dokładnie mierzy odległość i amplitudę sygnałów ultradźwiękowych.
Krok 2: Wybierz odpowiedni przetwornik
Wybierz przetwornik o właściwej częstotliwości i charakterystyce wiązki dla aplikacji. Częstotliwość przetwornika wpływa na jego głębokość i rozdzielczość penetracji. Orsduksy o wyższej częstotliwości zapewniają lepszą rozdzielczość, ale mają ograniczoną penetrację, podczas gdy przetworniki o niższej częstotliwości mogą przenikać głębiej, ale mogą mieć niższą rozdzielczość.
Krok 3: Początkowe ustawienie wzmocnienia
Zacznij od ustawienia niskiego wzmocnienia. Pomaga to zmniejszyć hałas i zapobiec nasyceniu detektora silnym sygnałami. Umieść przetwornik na elemencie testowym i obserwuj ekran dla dowolnych sygnałów. Jeśli nie widzisz żadnych sygnałów, stopniowo zwiększaj wzmocnienie, dopóki nie zaczniesz widzieć refleksji.
Krok 4: Zidentyfikuj sygnał odniesienia
Poszukaj znanego reflektora w elemencie testowym, takim jak tylna ściana materiału. Ten sygnał odniesienia można użyć do ustawienia wzmocnienia na odpowiednim poziomie. Dostosuj wzmocnienie, aby amplituda sygnału odniesienia osiągnęła określoną wartość na ekranie detektora. Wartość ta jest często określana jako poziom odniesienia.
Krok 5: Dobra - dostrajanie wzmocnienia
Po ustawieniu poziomu odniesienia możesz dobrze dostroić wzmocnienie na podstawie konkretnych wymagań kontroli. Jeśli szukasz małych wad, może być konieczne zwiększenie wzmocnienia. Uważaj jednak, aby nie zwiększyć wzrostu, ponieważ może to wprowadzić nadmierny hałas i utrudnić rozróżnienie rzeczywistych wad od sygnałów hałasu.
Krok 6: Weryfikacja
Po dostosowaniu wzmocnienia ważne jest, aby zweryfikować ustawienia. Użyj elementu testowego ze znanymi wadami, aby sprawdzić, czy detektor może dokładnie wykryć i wyświetlić wady. W razie potrzeby dokonaj dalszych korekt wzmocnienia, aby zapewnić optymalną wydajność.
Korzystanie z automatycznej kontroli wzmocnienia (AGC)
Wiele nowoczesnych detektorów wad ultradźwiękowych jest wyposażonych w automatyczną kontrolę wzmocnienia (AGC). AGC automatycznie dostosowuje wzmocnienie w celu utrzymania stałej amplitudy sygnału na ekranie. Może to być wygodna funkcja, szczególnie podczas kontroli materiałów o różnych grubościach lub właściwościach akustycznych. Jednak nadal ważne jest zrozumienie procesu dostosowania ręcznego wzmocnienia, ponieważ AGC nie zawsze może zapewniać najlepsze wyniki we wszystkich sytuacjach.
Rozwiązywanie problemów - problemy związane z
Czasami możesz napotkać problemy z ustawieniem wzmocnienia. Oto kilka typowych problemów i ich rozwiązania:
- Nadmierny hałas: Jeśli widzisz dużo szumu na ekranie, spróbuj zmniejszyć wzmocnienie. Możesz także sprawdzić luźne połączenia lub źródła zakłóceń, takie jak pobliski sprzęt elektryczny.
- Słabe lub brakujące sygnały: Jeśli nie otrzymujesz żadnych sygnałów lub sygnały są bardzo słabe, zwiększ zysk. Upewnij się, że przetwornik jest odpowiednio sprzężony z elementem testowym i że kalibracja jest prawidłowa.
- Nasycone sygnały: Gdy sygnały na ekranie są nasycone (tj. Osiągają maksymalną amplitudę i pojawiają się jako płaskie linie), zmniejszają wzmocnienie. Może się to zdarzyć, gdy wzmocnienie jest ustawione zbyt wysokie lub gdy element testowy ma bardzo odblaskowe powierzchnie.
Wniosek

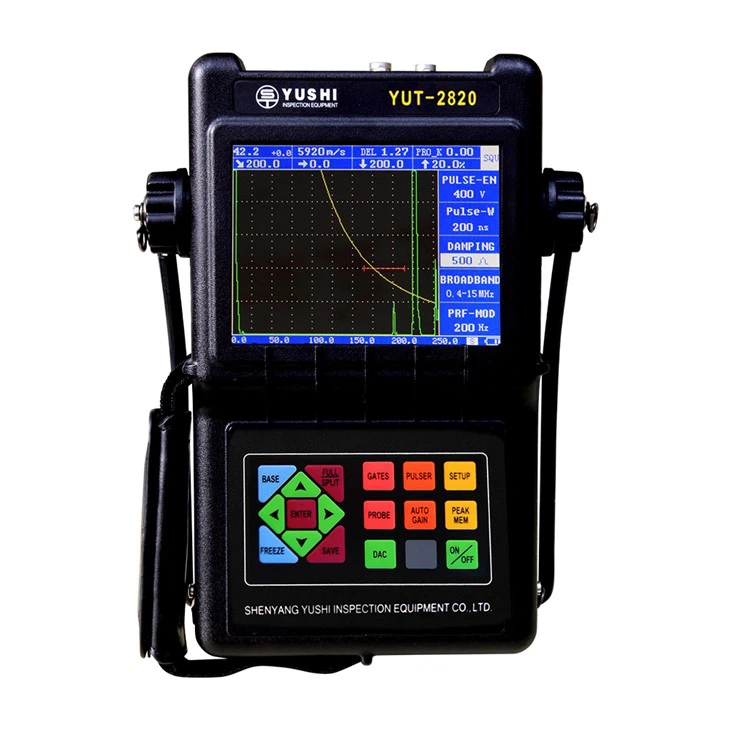

Dostosowanie wzmocnienia ultradźwiękowego detektora wad jest kluczową umiejętnością dla każdego, kto jest badanych nie destrukcyjnych. Rozumiejąc koncepcję wzmocnienia, biorąc pod uwagę czynniki wpływające na dostosowanie wzmocnienia, i przestrzeganie systematycznego podejścia możesz zapewnić dokładne i niezawodne wykrywanie wad. Jako dostawcaDetektor wad ultradźwiękowych NDT, Zobowiązujemy się do zapewniania naszym klientom produktów o wysokiej jakości i wsparciu. Jeśli masz jakieś pytania dotyczące dostosowania wzmocnienia lub potrzebujesz pomocy w zakresie potrzeb wykrywania wad ultradźwiękowych, skontaktuj się z nami w celu uzyskania dalszej dyskusji i potencjalnych możliwości zamówień.
Odniesienia
- Krautkramer, J., i Krautkramer, H. (1990). Testy ultradźwiękowe materiałów. Springer - Verlag.
- American Society for Nonstruction Testing (ASNT). (2019). Podręcznik testowania ultradźwiękowego. Asnt.
